Влад, пока теории немного, может пригодиться

Детали и узлы
1 - Пригнанные втулки
q две штуки
q пригнанные втулки вставлены в верхние крепежные отверстия держателя генератора
2 - Болты с внутренним шестигранником с шайбой
q M8 x 38 мм
q 20 Нм
3 - Ступица
4 - Упругая сцепная муфта
q проверить на наличие повреждений, при необходимости заменить
q вместе с упругой сцепной муфтой всегда заменять муфту свободного хода
q Интервалы замены → Выпуск17.1
5 - Винт с внутренней звездочкой
q M10 x 1 x 30 мм
q заменять всегда
q 50 Нм + довернуть на 1/4 оборота (90°)
6 - Шкив свободного хода
q 80 Нм
q вместе с упругой сцепной муфтой всегда заменять муфту свободного хода
q Интервалы замены → Выпуск17.1
q снятие и установка шкива свободного хода → Глава
7 - Шестигранные болты
q M10 x 120 мм
q 55 Нм
8 - Болт с шестигранной головкой
q M10 x 172 мм
q 55 Нм
9 - Опора двигателя
10 - Виброгаситель
q 75 Нм
11 - Генератор
q Снятие и установка шкива свободного хода на генераторе → Глава
Осторожно!
Запрещается откручивать винтовые соединения между генератором и кронштейном генератора. В случае выхода из строя генератор и кронштейн генератора снимаются и устанавливаются в сборе, при невозможности ремонта - также меняются в сборе.

q крепление провода В+ на генераторе, 15 Нм → Глава
q регулятор напряжения в случае выхода из строя может быть заменен отдельно
q снятие и установка генератора → Глава
12 - Регулятор напряжения
q угольные щетки по отдельности не заменяются. При неисправности следует заменить регулятор напряжения целиком.
q снятие и установка регулятора напряжения → Глава
13 - Винты с крестообразным шлицем
14 - Винт с крестообразным шлицем
q с пружинным кольцом и шайбой
15 - Шестигранная гайка с буртиком
16 - Шестигранная гайка
17 - Винт с крестообразным шлицем
18 - Защитный колпачок

[mikas_allroad]

Вот сама картинка

http://www.touareg-club.net/gallery/.../n27-10085.bmp

[Taylor]

Миша, спасибо. Завтра начну демонтаж.

Добавлено через 5 минут 42 секунды
Здесь схема разборки генератора, что конечно может пригодиться.

Хотелось бы почитать порядок снятия узлов, с чего начинать, что снимать, а что не нужно...

[mikas_allroad]

Снятие и установка трехфазного генератора, 5-цил. двигатель TDI 2,5 л
Осторожно!
Запрещается откручивать винтовые соединения между генератором и кронштейном генератора. В случае выхода из строя генератор и кронштейн генератора снимаются и устанавливаются в сборе, при невозможности ремонта - также меняются в сборе.

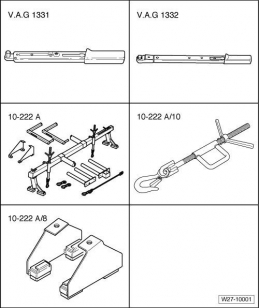

Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства
t Динамометрический ключ -V.A.G 1331/-
t Динамометрический ключ -V.A.G 1332/-
t Поддержка-консоль для двигателя -10-222 A-
t Адаптер -10-222 A/8-
t Крюк -10-222 A/10-



Снятие:
Осторожно!
При отключении аккумуляторной батареи обязательно соблюдать последовательность действий, описанную в руководстве по ремонту → Глава. Несоблюдение правильной последовательности может привести к включению разъединителя аккумуляторных батарей и повреждению электрооборудования автомобиля.

– Отсоединить АКБ → Глава.
Инструкцияt Шланговые соединения системы подачи наддувочного воздуха закреплены пружинными хомутами или быстроразъемными муфтами. При штуцерных разъемах обязательно обратить внимание на следующие моменты:

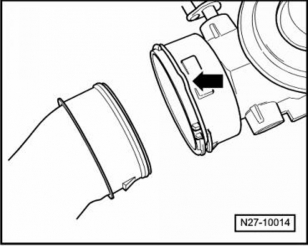

t Штуцерное соединение можно разблокировать, потянув скобу-фиксатор -стрелка-.
t Снимать шланг/трубку следует без каких-либо вспомогательных средств.

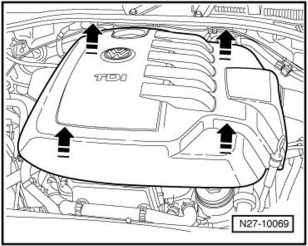

– Расклипсовать кожух двигателя вверх -стрелки-.
– Снять впускной коллектор → Группа ремонта23.
– Слить охлаждающую жидкость → Группа ремонта19.
– Снять капот → Группа ремонта55.

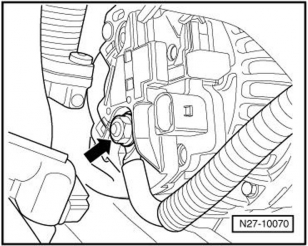

– Разъединить штекерное соединение провода DF -1- и снять защитный колпачок -2-.

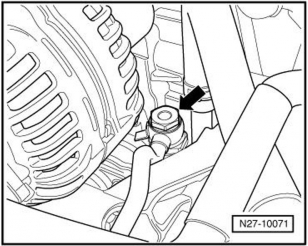

– Открутить кабель B+ -стрелка- от генератора.


– Выкрутить полый болт -стрелка- из крыльчатого насоса → Группа ремонта48.
– Снять напорный шланг с крыльчатого насоса и отложить его в сторону.
– Закрыть напорный шланг и соединение крыльчатого насоса.
– Снять верхнюю трубку системы охлаждения → Группа ремонта19.

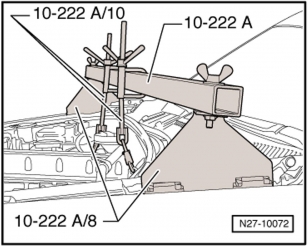

– Собрать поддерживающее устройство из компонентов поддерживающего устройства -10-222 A-, двух адаптеров -10-222 A/8- и двух крюков -10-222 A/10-.


– Зафиксировать двигатель, как изображено на рисунке.
– Снять левую качаящуюся опору в направлении движения → Группа ремонта10.
Осторожно!
Запрещается откручивать винтовые соединения между генератором и кронштейном генератора. В случае выхода из строя генератор и кронштейн генератора снимаются и устанавливаются в сборе, при невозможности ремонта - также меняются в сборе.

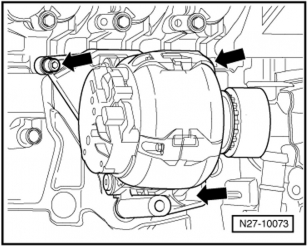

– Выкрутить крепежные болты держателя генератора -стрелки-.
– Снять генератор вместе с кронштейном и упругой муфтой.
ИнструкцияВ обоих верхних крепежных отверстиях кронштейна генератора установлены пригнанные втулки.


Установка:
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее:
ИнструкцияВ обоих верхних крепежных отверстиях кронштейна генератора установлены пригнанные втулки.
– Проверьте упругую муфту на наличие повреждений.
Осторожно!
Запрещается откручивать винтовые соединения между генератором и кронштейном генератора. В случае выхода из строя генератор и кронштейн генератора снимаются и устанавливаются в сборе, при невозможности ремонта - также меняются в сборе.

Инструкцияt Шланговые соединения системы подачи наддувочного воздуха закреплены пружинными хомутами или быстроразъемными муфтами. При штуцерных разъемах обязательно обратить внимание на следующие моменты:
t Устанавливать шланг/трубку следует без каких-либо вспомогательных средств.

t Следить за надежностью фиксации -стрелка-.
– Залить охлаждающую жидкость → Группа ремонта19.
Инструкцияt Уплотнительные кольца напорного шланга должны быть заменены.
t Запрещается повторно использовать слитое масло для гидросистем.
– Проверить уровень масла для гидроусилителя → Выпуск17.1.
– Прокачать систему гидроусилителя и проверить ее на герметичность → Группа ремонта48.
– Затянуть резьбовые соединения с указанными в разделе "Детали и узлы" моментами затяжки → Глава.
Осторожно!
t Подсоединение клемм аккумуляторной батареи должно производиться строго в соответствии с указаниями Руководства по ремонту → Глава. Несоблюдение правильной последовательности может привести к включению разъединителя аккумуляторных батарей и повреждению электрооборудования автомобиля.
t Соблюдать указания по креплению клемм к выводам АКБ → Глава.

– Подключить АКБ → Глава.
