1. Что такое RNS510?
Информационный блок

Это новая навигационная система для автомобилей VAG. C 17 июля 2007 года устанавливается на новые Touareg.

- 3D навигация (включая Москву и Санкт-Петербург с областями)
- DVD video
- MP3
- HDD 30Gb (доступно для пользователя около 19Gb)
- подключение SD/MMC карт до 2Gb (upd: 08/2009. С версии FW 2660 и выше потдерживаются все форматы и размеры карт включая SDHC)


2. Где купить и сколько стоит?
Информационный блок

1. С заказом новой машины по цене 86 215р для R5 и 79 148 для остальных двигателей (цены на 10.03.2003 из http://www.volkswagen.ru/catalog/tou...0.03.2008).pdf)
2. Заказать у дилера (стоит около 120 000р.)
3. Купить через Интернет (например на нашем форуме:Партнеры клуба)


3. Есть ли русский язык в RNS510
Информационный блок

Пока нет. За этим вопросом можно следить в этой теме http://touareg-club.net/forum/showthread.php?t=2174


4. Есть ли Россия на картах для RNS510?
Информационный блок

Да есть, но пока только Москва и Санкт-Петербург с областями (информация на 01.06.2008)
update 03/2009 Появились повые карты с базой от BMW, с покрытием еще нескольких городов. Если у кого есть КПК или iGo 8.3 на каком либо пр. устройстве, то посмотреть покрытие можно записав эту карту _http://rapidshare.com/files/159556606/Russia83_NAVTEQ_2008.Q2_080828.zip

Карты для RNS510 выходят приблизительно 2 раза в год. Карты выпускает Navtek http://mapreporter.navteq.com/
там можно посмотреть свежую информацию об охвате карты которые возможно появятся в следующем обновлении.


5. Где взять карты для RNS510
Информационный блок

1. Купить у дилера
2. Найти в интернете (например, в нашем клубе:Тут)


6. Установка RNS510 в свой автомобиль
Информационный блок


Что требуется:
  • сама RNS510
  • антенный переходник
Если у вас была установлена Delta (это обычная штатная радиосистема без цветного экрана) необходимо также приобрести:
  • GPS антенна или переходник для GPS антенны если у Вас установлена навигационная система у которой разъем на антенне не FAKRA
  • провода с разъемами для обхода блока выбора антенн
Если Ваш Touareg дорестайлинговый, то необходимо приобрести еще:
  • адаптер CAN шины 1,6 to 2.0
Установку лучше всего производить у дилера т.к. помимо физической установки там требуется еще сдружить ее с машиной через VAS

Антенну можно взять штатную для установки по крыло, но процесс довольно затратный т.к. надо очень много разбирать). На практике же все берут неоригинальную внешнюю GPS-антеннку с разъемом FAKRA на конце. Она стоит порядка 15 евро, никаких дополнительных GPS-модулей не требуется. Антеннку эту можно просто наклеить на воздуховод внутри передней панели. Европейцы так часто делают и не жалуются на уровень сигнала.


GPS антенна подключается непосредственно к RNS - фото ее "тыла" ниже. Синенький разъем и есть место подключения антенны GPS.

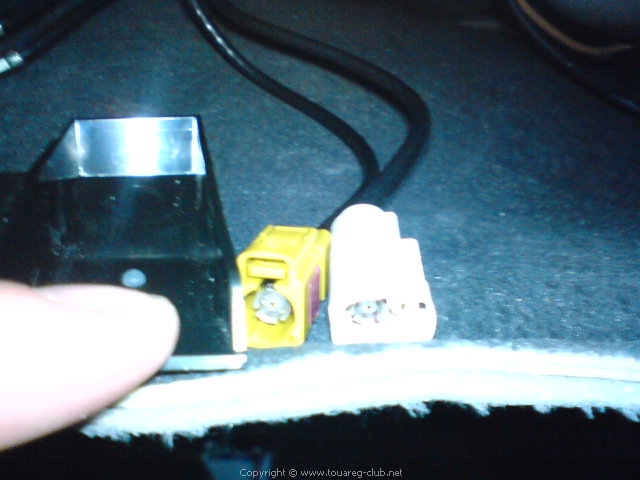

Если до этого у Вас была установлена Delta, то Вам потребуется антенный переходник

это вариант для тех кто не хочет ничего "ломать". Просто соединяете проводки по цветам и подключаем к RNS

или специальный штекер для RNS-510 (№5 на этой картинке http://www.rickernet.net/NewGTI/antennahousings.pdf)
Это более бюджетный вариант, но требует вмешательства и замены старых разъемов. Необходимо следить чтобы белый провод был ближе к краю.

Использование переходника или штекера крайне рекомендуется т.к. установка со сдернутым колпачком не фиксирует второй провод и его тонкий усик может отломаться.

Если все же вы решили установить ее сами, то для снятия штатной Дельты Вам потребуются специальные ключи


После снятия головного устройства необходимо закрепить GPS антенну на 2х сторонний скотч на воздуховод в глубине панели.


Все работает отлично, не смотря на то что говорят дилеры.
Из личного опыта скажу, что на старом пассате BT GPS модуль (GlobalSat 338) для КПК и ноута я клал в центральный тоннель рядом с ручником и все прекрасно ловило.

Обход блока выбора антенн.

Если в Вашем автомобиле изначально была установлена Delta, то вам потребуется выполнить обход блока выбора антенн. У Дельты 2 гнезда: белый - вход; бежевый - выход. При поступлении плохого сигнала устройство подает команду на блок выбора антенн о переключении, у RNS же этот блок встроен в само устройство (у него оба разъема белые, оба входа).
В машине установлено 2 антенны в правом и левом стеклах и 2 на заднем стекле (на автомобилях до 11.06). Блок выбора антенн для автомобилей с предустановленной Дельтой находится по потолком сзади.
Для его обхода нам потребуется 2 провода с одинарными штекерами на концах и двойной штекер (номера для заказа смотри в разделе 8 настоящего ФАКа).

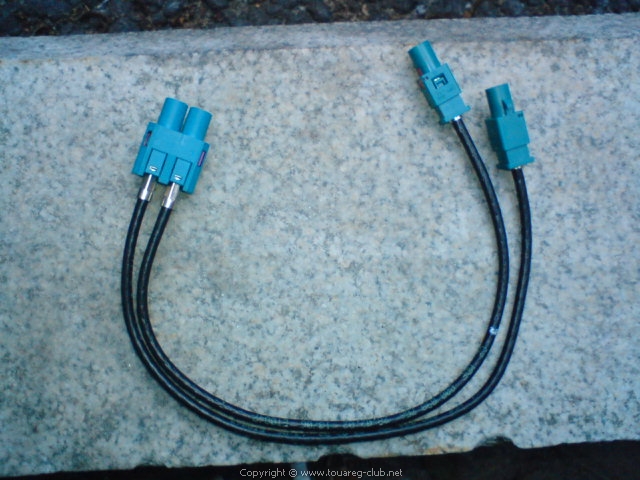

из всего этого собираем переходник

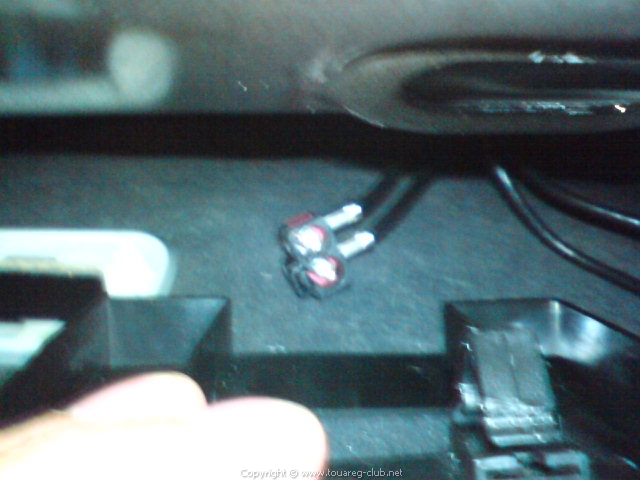

Снимаем (частично) обшивку потолка. Мне было достаточно просто снять верхнюю накладку, она держится на 5 защелках, для ее снятия надо просто потянуть вниз. Для большего комфорта можно еще снять накладки стоек, но я обошелся без этого, правда немного поободрал руки. Посередине, у задней двери видим этот блок в который входит 2 одинарных и 1 двойной провода, отключаем их


и подключаем их через наш переходник.


7. Дополнительное оборудование
Информационный блок

BT http://touareg-club.net/forum/showth...ghlight=rns510

У кого проблемы с Ipod адаптерами установленные на старые дельты и RNS2 смотреть тут
http://touareg-club.net/forum/showpo...9&postcount=66


8. Номера всех необходимых частей.
Информационный блок
  • Адаптер радиоантенн - 7L6 051 551
  • Разъем для подключения без адаптера - 4E0 035 672 K
  • Ключи для снятия головных устройств - 3B0 051 530
  • Провод для обхода блока выбора антенн - 000 098 706 (надо 2шт.)
  • Разъем для обхода блока выбора антенн - 4E0 035 671 K
  • Антенна GPS - 000 051 502 F
  • Удлинитель антенны GPS 7L6051550
  • Блок управления камерой 7L6907441B
  • Кронштейн 7L6909537B
  • Жгут проводов 7L6971192G
  • 1Т0051859А DVD-ROM
При комплектации с громкой связью (UHV) необходимо установить дополнительный адаптер Phone-Mute 7L6051442 (не подходит к шататному 3-му радио-поколению)
При наличии в а/м UHV-Premium необходим 7L6035730C блок управления UHV для дооборудования


Инструкция для RNS510 на русском языке.
http://www.touareg-club.net/forum/sh...6&postcount=42

Перепрошивка, кодировка и пр.
Информационный блок

перепрошивка рнс
http://touareg-club.net/forum/showpo...&postcount=382
но талион не рекомендует это делать без особой необходимости
http://touareg-club.net/forum/showpo...&postcount=385
Узнать номер текущей прошивки можно из инженерного меню - нажать SETUP во время загрузки ОС, т.е. когда горит заставка Welcome to Volkswagen. Или посмотреть на корпусе RNS - на верхней крышке написана прошивка ("SW 1002").
С завода RNS с новой прошивкой 1020/1022 пошла только с начала марта

Про проблему чтения DVD 5 зоны
http://touareg-club.net/forum/showthread.php?t=2826
как это сделать своими силами написано тут
**Internal Linking (Single Posts)

кодировки для РНС
http://touareg-club.net/forum/showpo...48&postcount=4

Измерения региона DVD
http://www.touareg-club.net/forum/sh...555#post179555
спасибо -=Дима=-


Огромную благодарность хочется выразить отдельно:
TallioN
Timur_ua
lav71104
alexey535
за предоставленную информацию.

Последний раз редактировалось Илья; 18.09.2009 в 13:55.
